GS3025双维测控仪（JIIB)

GS3025双维测控仪（JIIB)

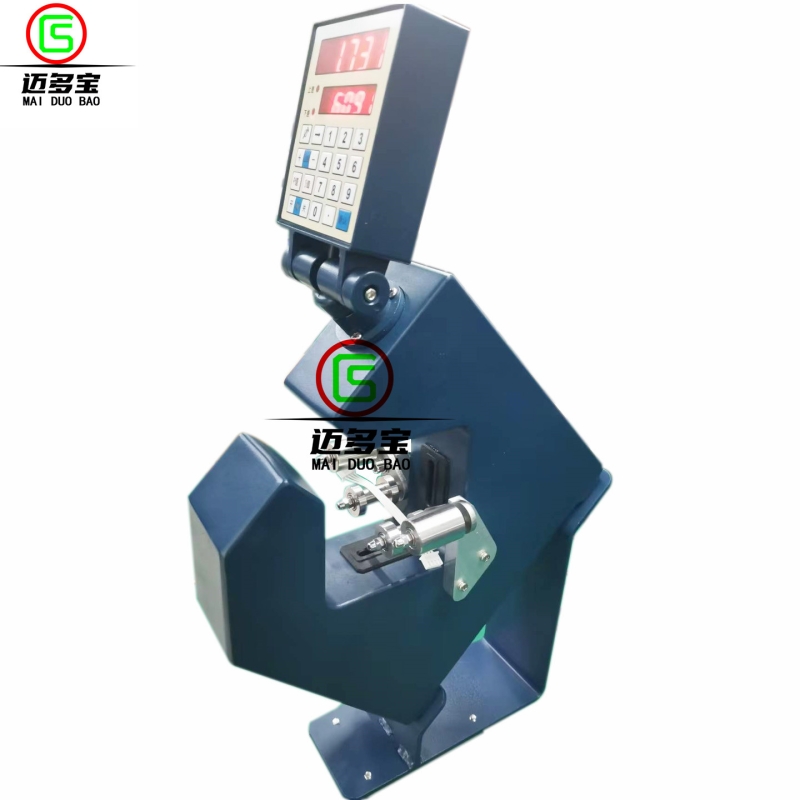

GS激光测径仪是专业的非接触式动态直径测量仪器，适合于光纤光缆、电线电缆、玻璃管、塑料管、轴承等圆形工件的直径在线测量。仪器不仅测量显示直径值、偏差值，也可以根据用户要求自动控制直径，保持线径一致性。

●  适用于任何圆形线材、工件的在线测量。

●  非接触式测量，检测速度快，精度高，性能稳定。

●  采用Fθ光学透镜，被测线材抖动影响小。

●  内置PID调节模块，可以自动控制线径。

●  全方位旋转操作面板，同时配接各种尺寸的远程显示器。

●  具有多地址RS232/485通讯接口。

●  采用长寿命半导体激光。

●  采用瑞士直流无刷电机，能适应恶劣环境下连续工作。

GS 系列测径仪按测量模式可分为单维和双维两个品种，单维测径仪只测量工件一个方向直径值，双维测径仪可同时测量XY两个方向直径值，单双维测径仪结构紧凑，具有相同的操作功能和输出接口。

基本的GS系列测径仪由激光测量头、操作面板和远程控制器组成， 同时可扩展连接各种尺寸的远程显示器， 如图1 所示。

测径仪内置高精度激光扫描系统和嵌入式数字处理电路，扫描系统产生的直径信号先被转换成数字信号，然后经过一系列的运算、处理得到实际的直径值及相关数据。测径仪的输出接口包含1个485通讯接口、2个同步串口。通过485通读接口可以将测径仪的数据输送至上位PC机或远程控制器；通过同步串口可以连接操作面板及各种尺寸的远程控制器、远程显示器，实现远距离控制和显示。

操作面板安装在测量头的上方，用于数据显示的参数设置，有两排数码管，可显示两组数据，可任意调整角度。

远程控制器主要用于自动控制，其通过同步串口和485通讯接收测径仪的直径值、偏差值等数据，远程控制器通过接收的数据计算产生PID调节信号控制牵引机的转速，从而控制线径。

技术参数

等效扫描速率：      600次/秒（最快1400次/秒）

控制接口输出：      -10V～+10V

最大输出电流：      5mA

中心高度可调范围：     850～1100mm

型号规格	测量范围	测量精度	分辨率	测量头外形尺寸	重   量
GS-3025/JIIB	0.1～25mm	±2μm	1μm	320×60×256mm
